日本圖技GL100多功能便攜式數據記錄儀通訊功能： GL100-N標準型數據采集器可以通過USB接口和電腦通訊，通過電腦來讀取日本圖技GL100多功能便攜式數據記錄儀的數據，同時還可以控制GL100-N開始或者停止記錄，更改測試條件等。GL100-N免費提供專用分析軟件。日本圖技GL100多功能便攜式數據記錄儀無線版可以通過WIFI信號和電腦或者GL240/GL840實現無線通訊,電腦或者GL240/GL840記錄儀可以遠程讀取日本圖技GL100-wl中的數據。通過電腦還可以遠程對日本圖技GL100-wl進行操作。

日本圖技GL100多功能便攜式數據記錄儀可以同時存儲溫度和濕度?？梢詫崟r觀看溫度和濕度數據。配合GL100-N/GL100-WL迷你溫濕度記錄儀的免費軟件可以通隨機贈送的USB線和pc電腦進行通訊，查看溫度和濕度的變化曲線。GL100-WL可以通過WIFI信號和電腦或者日本圖技GL240/GL840進行無線通訊

• ※1
  使用的是2.4GHz的電波。
  中國（除香港地區）、臺灣、日本、美國、歐洲以及部分地區可使用。
  請不要在以下環境附近使用，由于電波干擾，通信速度會變慢，可能會不能使用。
  ·微波爐
  ·產業·科學·醫療用設備
  ·工廠的生產線上，識別移動物體用的自設無線電信局（有執照的無線電信局）
  ·特定小型電力無線電信局 (沒有執照的無線電信局)
  ※2
  條件：
  溫濕度傳感器(GS-TH)溫度·濕度·露點溫度·積算溫度的收錄、采樣1分鐘 / 文件大小為1個文件最大1.9GB(連接電源時)
  ※3
  請用主機附屬的應用軟件確認收錄的數據。
  ※4 條件：CO2傳感器不能用干電池。
  ※5
  條件：
  溫濕度傳感器(GS-TH）、采樣1分鐘、內存收錄 / 無micro SD 卡/ 電池驅動時間根據使用條件和溫度不同
  另外，根據模塊不同，電池驅動時間也會不同。
•

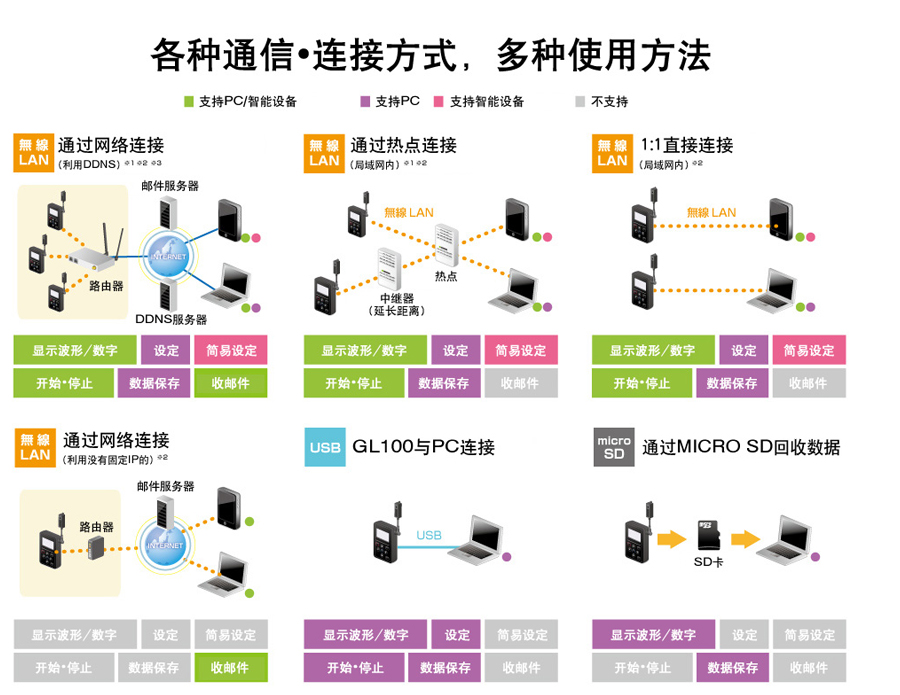

※1

不能多臺PC同時連接GL100

※2

僅GL100-WL支持LAN。

使用的是2.4GHz的電波。

僅在日本、美國、歐洲能使用無線LAN連接。其它地區由于未取得電波法承認不能使用。

請不要在以下環境附近使用，由于電波干擾，通信速度會變慢，可能會不能使用。

·微波爐

·產業·科學·醫療用設備

·工廠的生產線上，識別移動物體用的自設無線電信局（有執照的無線電信局）

·特定小型電力無線電信局 (沒有執照的無線電信局)

※3

有固定IP或者有DDNS服務器

注意) 連接DDNS服務器時、需要在WAN側向LAN側的路由器上設定往GL100的傳輸。

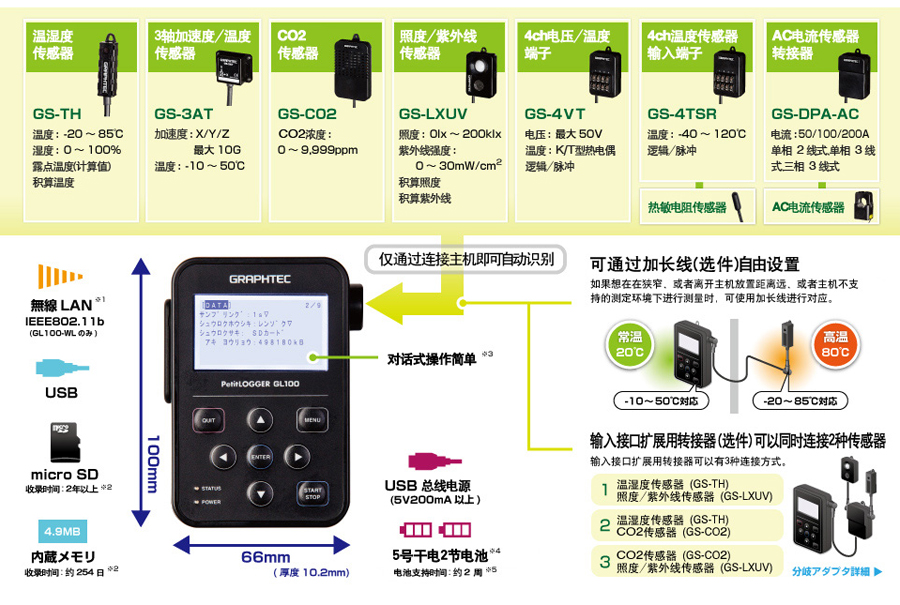

GL100主機規格·附屬品

項目		內容
輸入ch數		根據傳感器模塊種類不同
輸入端子形狀
輸入方式
外部入輸出		警報輸出1ch
PC　I / F		USB（Micro B連接器）、無線LAN (僅限GL100-WL）ON-OFF設定可能（出廠設定為ON）
存儲設備		內置RAM ： 約4.9MByte 外部外存 ： micro SD 存儲卡 ※1.9GB/數據文件  ※推薦使用支持待機模式的micro SD TS4GUSDHC4(Transcend)
備份功能		設定條件：EEPROM 時計：備份電容器 電更換電池時的備份時間：約10小時（溫度23℃)
顯示器		LCD (黑白帶背光,圖形點陣型) （128 × 64)
顯示內容		測量值、設定等 ※收錄數據無法直接在主機顯示，請使用附件。
無線LAN (僅限GL100-WL）		規格：IEEE802.11b 通信距離：約40m ※根據使用環境不同有差異。實時傳送速度：最快500ms
功能	USB I/F	·讀測量數據、主機設定 （使用PC應用程序） ·設定網絡 (GL100-Network_Config 使用PC應用程序)

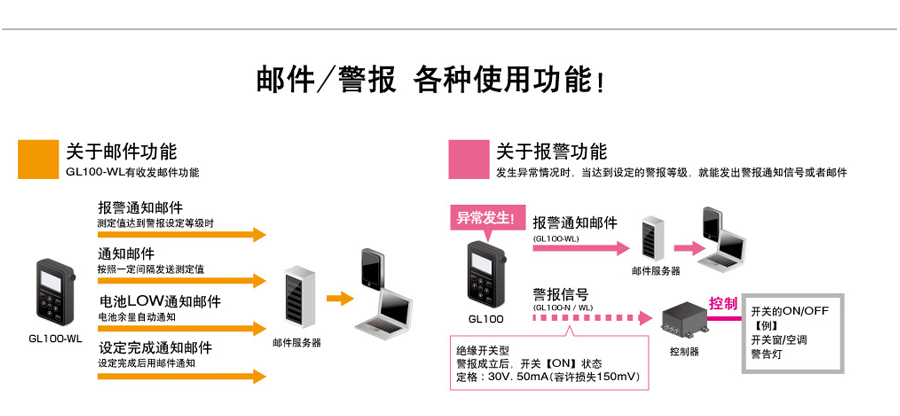

	無線LAN	·讀測量數據、主機設定 （使用PC應用程序） ·狀態監視、簡易設定（使用Android、iOS支持端末應用程序） ·郵件收發功能
警報輸出形式		絕緣開關型 定格 ：30V、50mA（容許損失150mw）
觸發	條件	Start觸發：OFF·等級·警報·日期 Stop觸發：OFF·等級·警報·日期
	判定	組合： 等級 OR ·等級AND 模擬CH判定模式 ： 上行（↑）·下行（↓） 等級觸發功能 4VT、4TSR、3AT（邊緣動作）
存儲內容		收錄數據
主機簡易防水		IP54 ※僅在主機與傳感器模塊連接、連接器和電池蓋都關緊的狀態下。 另外，建議定期更換密封條
耐震性		相當于汽車部品第一種A類
電源		干電池 5號電池2個 USB總線電源(5V 200mA以上) ※使用USB設備用的AC適配器時，需要的電源為5V.1A 不標配AC適配器。
使用環境范圍		-10～50℃、80% RH以下（非冷凝）
外形尺寸[W×D×H]		66mm × 100mm × 27mm （不含凸出部分）
重量（約）		125g （GL100-N) 、130ｇ （GL100-WL）
附屬品		使用說明 ： 1部 保證書： 1部 CD-ROM ： 1枚 USB（MicroB-A 約0.5m）： 1本

溫濕度傳感器 GS-TH 規格

項目	內容
概要	溫濕度傳感器 GS-TH 可以同時測定溫度和濕度的傳感器模塊?？赏瑫r測定大范圍的溫度（-20～85℃）和濕度（0～100％ＲＨ）
測量的種類	溫度、濕度、露點溫度（計算值）、 累計溫度 ℃h （計算值）
測量方式	C-MOS 傳感器
測量溫度范圍	-20℃～ 85℃
測量溫度精度	-20 ≦ TS ＜ 0　 ± 0.8 (℃) 0 ≦ TS ≦ 60　± 0.5 (℃) 60 ＜ TS ≦ 85 ± 0.8 (℃)
測量濕度范圍	0.0 ～ 100.0% RH
測量濕度精度	25℃ ±10% RH (0 ～ 10% RH） ±8% RH (10 ～ 20% RH） ±5% RH (20 ～ 80% RH） ±8% RH (80 ～ 90% RH） ±10% RH (90 ～ 100% RH）
應答時間	溫度·濕度：約100 秒 （63% 應答　25℃空氣流速1m/s） ※根據使用環境不同有差異。
演算功能	累計溫度：0～999,999k℃h ※從收錄開始重設計算 (超過基準溫度或者低于基準溫度的累計溫度)
采樣間隔	0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec、1 · 2 · 5 · 10 · 20 · 30 · 60 min
警報	OFF/等級
溫度単位	℃/°F
防水處理	傳感器部位　覆防水膜
使用環境	溫濕度計測范圍內（但是，與GL100主機放在同一環境時，以主機環境為準）
外形尺寸 [W×D×H]	15mm × 45mm × 10.2mm （不含凸出部分）
重量 （約）	14g

3軸加速度 / 溫度傳感器 GS-3AT 規格

項目		內容
概要		3軸加速度 / 溫度傳感器 GS-3AT 能進行3軸加速度振動（2G·5G·10G）測量和溫度（-10～50℃）測量的傳感器模塊
測量的種類		X·Y·Z 3軸的加速度、溫度
加速度范圍		±2G(20m/s2)、±5G(50m/s2)、±10G(100m/s2)?。ㄖ亓铀俣?1G=約9.807m/s2）
測量加速度精度 （含非直線型）		±2% of F.S.
帶域		0Hz～100Hz
干擾		25mG rms
測量溫度范圍		-10℃～50℃　<C-MOS傳感器>
測量溫度精度		-10 ≦ TS ＜ 50　 ± 1.0 (℃)
應答時間(溫度)		約300秒
測量模式		存儲模式、直接模式
存儲容量 (存儲模式)		16 · 32 · 64 · 128k采樣
預觸發器 (存儲模式)		OFF/10·25·50·100%
采樣間隔	存儲模式	5·10 · 20 · 50 · 100 ms
	直接模式	0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec 、1 · 2 · 5 · 10 · 20 · 30 · 60 min
演算功能 (直接模式)	性能	對5ms間隔獲取的數據進行演算
	演算種類	平均值、最大值、實效值的1演算 （無演算ＯＦＦ）
溫度単位		℃/°F
OFFSETADJUST功能		ON　　※調整現在的靜加速度值為0的功能
防塵·防水		IP54
電纜線長度		約20cm
使用環境		-10 ～ 50℃、80% 以下（非冷凝）
外形尺寸 [W×D×H]		51mm × 36mm × 19.5mm （不含凸出部分）
重量 （約）		64g



4ch電壓 / 溫度端子 GS-4VT 規格



項目		內容
概要		4ch電壓 / 溫度端子 GS-4VT 最大能進行4ch的電壓（20ｍＶ～50Ｖ以及1-5Ｖ）或熱電偶（K或者T型）的溫度測量。各ch可選擇電壓和溫度。另外，還能進行邏輯（圖），脈沖（計數）測量。
測量的種類		電壓/溫度、邏輯/脈沖(瞬間、累計）
測量ch		電壓/溫度　4ch
		邏輯/脈沖　4ch
測量電壓范圍		20·50·100·200·500mV、1·2·5·10·20·50V　　1－5V F.S.
測量電壓精度		0.15% of F.S.
輸入阻抗/ 輸入方式		1MΩ±5% 全通道絕緣輸入
溫度系數		GAIN：0.01% of F.S./℃　　零：0.02% of F.S./℃
容許信號源阻抗		300Ω以下
最大輸入電壓		輸入端子 + / －間：60Vp-p　　輸入端子 / 輸入端子間：60Vp-p　　輸入端子 / GND 間：60Vp-p
耐電壓		輸入端子 / 輸入端子間：350Vp-p　1 分鐘　　輸入端子 / GND 間：350Vp-p　1 分鐘
絶縁抵抗		輸入端子 / GND 間：50MΩ以上（DC500V ）
COMMON模式除去比		90dB 以上 （50/60Hz　信號源300Ω以下）
干擾		48dB 以上
測量溫度范圍		<熱電偶> Ｋ：－200.0℃～ 1370.0℃　　T：－200.0℃～ 400.0℃
測定溫度確度 (基準接點補償精度±0.5℃)	Ｋ型熱電偶	－200≦TS≦－100　±（0.05% of rdg +2.0℃）
		－100＜TS≦1370℃　±（0.05% of rdg +1.0℃）
	Ｔ型熱電偶	－200≦TS≦－100　±（0.1% of rdg +1.5℃）
		－100＜TS≦400℃　±（0.1% of rdg +0.5℃）
短路檢出功能		有
邏輯/ 脈沖輸入	輸入電壓范圍	0 ～ +24V（片線接地輸入）
	輸入信號	無電壓接點（a 接點、b 接點、NO、NC）、開路集電器、電壓輸入
	輸入閥值電壓	約+2.5V
	滯值	約0.5V（+2V ～ +2.5V）
脈沖測量范圍		瞬時：最大200C / 采樣 累計值：最大65535C (按QUIT鍵或者收錄開始來清零)
室溫補償		ＯＮ / ＯＦＦ
溫度単位		℃/°F
采樣間隔		0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec、1 · 2 · 5 · 10 · 20 · 30 · 60 min
電纜線長度		約20cm
使用環境		-10～50℃、80% RH 以下（非冷凝）
外形尺寸 [W×D×H]		46mm × 66mm × 35.5mm （不含凸出部分）
重量 （約）		85g

4ch溫度傳感器輸入端子 GS-4TSR 規格

項目		內容
概要		4ch溫度傳感器輸入端子 GS-4TSR 支持2種熱敏電阻傳感器（選件）（GS-103AT-4P/GS-103JT-4P）、能測量最大4ｃｈ的溫度（-40.0～105.0℃（GS-103AT-4P時 ）或者：-40.0～120.0℃（GS-103JT-4P時。另外，還能進行邏輯（圖），脈沖（計數）測量
測量的種類		溫度、邏輯/脈沖(瞬時、累計）
測量CH	溫度	4ch
	邏輯 / 脈沖	4ch
輸入方式		掃描式、非絕緣、2種熱敏電阻傳感器
測量溫度范圍		支持2種熱敏電阻傳感器（選件） Type A：-40.0～105.0℃（GS-103AT-4P） Type J：-40.0～120.0℃（GS-103JT-4P）
測量溫度	主機部分精度	-40 ≦ TS ＜ 0　 ± 0.7 (℃) 0 ≦ TS ≦ 35　± 0.2 (℃)  35 ＜ TS ≦ 70 ± 0.4 (℃)  70 ＜ TS ≦ 120 ± 1.0 (℃)
	熱敏電阻	±0.4℃(代表值）  GS-103AT-4P / GS-103JT-4P
邏輯/脈沖輸入	輸入電壓范圍	0～ + 24V（片線接地輸入）
	輸入信號	無電壓接點（a接點、b接點、NO、NC）、開路集電器、電壓輸入
	輸入閥值電壓	約+2.5V
	滯值	約0.5V（+2V～+2.5V）
脈沖測量范圍		瞬時：最大200C / 采樣 累計值：最大65535C (可通過按【QUIT】鍵或者收錄開始將收錄值清空)
溫度単位		℃/°F
采樣間隔		0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec、1 · 2 · 5 · 10 · 20 · 30 · 60 min
電纜線長度		約20cm
使用環境		－10～50℃、80% RH 以下 （非冷凝）
外形尺寸 [W×D×H]		46mm × 66mm × 35.5mm （不含凸出部分）
重量 （約）		83g

照度 / 紫外線傳感器 GS-LXUV 規格

項目		內容
概要		照度 / 紫外線傳感器 GS-LXUV 能同時測量照度（0 lx ～ 200k lx）·紫外線（0 ～ 30mW/cm2）的傳感器。
測量的種類		照度、紫外線強度、累計照度（累計顯示僅在收錄中）、累計紫外線強度（累計顯示僅在收錄中）
測量ch	照度	1ch
	紫外線強度	1ch
測量范圍	照度	0 lx ～ 200k lx
	紫外線強度	0 ～ 30mW/cm2
測量精度	照度	±5%
	紫外線強度	±5%
分光精度	照度	400 ～ 750nm （最高560nm）
	紫外線強度	260 ～ 400nm （最高370nm）
測定分解能	照度	0.1 lx
	紫外線強度	0.001mW/cm2
應答性	照度	1ms 以下
	紫外線強度	1ms 以下
演算功能	累計照度	0 ～ 999,999klxh
	累計紫外線強度	0 ～ 999,999W/cm2h ※可通過按［QUIT］鍵或者開始收錄來重新計數
采樣間隔		0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec、1 · 2 · 5 · 10 · 20 · 30 · 60 min
電纜線長度		約20cm
使用環境		-10～50℃、80% RH 以下 （非冷凝）
外形尺寸 [W×D×H]		46mm × 66mm × 19mm（不含凸出部分）
重量 （約）		65ｇ



CO2傳感器 GS-CO2 規格

項目	內容
概要	CO2傳感器 GS-CO2 能測量CO2濃度（0～9,999ｐｐｍ）范圍內的傳感器。
傳感器方式	NDIR 方式 （非分散型紅外線吸收法）
測量的種類	CO2濃度
測量ch	1ch
測量濃度范圍	0～9,999ppm (5001～9999ppm屬于確保精度外)
測測量濃度精度	±(5% of rdg + 30ppm）0～5000ppm
應答性	3分以下
采樣間隔	0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec、 1 · 2 · 5 · 10 · 20 · 30 · 60 min （ GS-CO2的采樣為2sec）
校準	ON / OFF
電線的長度	約20cm
使用環境	0～50℃、80% RH 以下 （非冷凝）
外形尺寸 [W×D×H]	66mm × 100mm × 24.6mm （不含凸出部分）
重量 （約）	99g

AC交流電流傳感器轉接器 GS-DPA-AC 規格

項目		內容
概要		AC交流電流傳感器轉接器 GS-DPA-AC AC電流傳感器通過連接50A 鉗式電流探頭（GS-AC50A）、100A 鉗式電流探頭（GS-AC100A）、200A 鉗式電流探頭（GS-AC200A）可對單相2線式2·單相3線式·三相3線式等進行電力測量。
可連接的傳感器		50A 鉗式電流探頭（GS-AC50A） 100A 鉗式電流探頭（GS-AC100A） 200A 鉗式電流探頭（GS-AC200A） ※選件
測量的種類		電流、電力、累計電力 （累計顯示僅限收錄中）
測量ch		可連接的傳感器最多2ch
輸入方式		RMS轉換器 + 掃描式、非絕緣輸入3種AC傳感器接続
測量電流精度		＜本體+ 傳感器＞ ±2.0% FS ± 1digit 周圍溫度23℃、定格輸入、定格周波數
測量對象的頻率		50Hz / 60Hz
適用電路		單相2線式 單相3線式 或者三相3線式
測量值顯示功能		電流、電力 （瞬時電力、累計電力量）
演算功能		累計電力：0～999,999kWh ※通過收錄開始從新計算
1次測定格電流		GS-AC50A ：50A
		GS-AC100A：100A
		GS-AC200A：200A
耐電壓		AC1000V、50/60Hz、1min 機身～輸入輸出端子間
采樣間隔		0.5 · 1 · 2 · 5 · 10 · 20 · 30 sec、 1 · 2 · 5 · 10 · 20 · 30 · 60 min
電纜線長度	AC電流傳感器用轉接器	約20cm
	AC電流傳感器	約20cm
使用環境		-10～50℃、80% RH 以下 （非冷凝）
外形尺寸 [W×D×H]		46mm × 66mm × 27.4mm （不含凸出部分）
重量 （約）		55g

GS交流電流傳感器轉接器 GS-DPA 規格

項目	內容
概要	GS用分岐轉接器 GS-DPA 從溫濕度傳感器（GS-TH）·CO2傳感器（GS-CO2）·照度/紫外線傳感器（GS-LXUV）這3種內選2種自由組合進行測量的轉換器。
連接器數	2ch
能連接的傳感器	GS-TH、GS-CO2、GS-LXUV (同一傳感器不可)
電纜線長度	約20cm
使用環境	-10～50℃、80% RH 以下 （非冷凝）
外形尺寸 [W×D×H]	46mm × 66mm × 27.4mm （不含凸出部分）
重量 （約）	68g

GL100-APS 規格

項目	內容
支持OS	Windows 8.1/8/7/Vista (64/32bit)
連接方式	USB、無線LAN
功能	主機控制、實時數據收錄、文件轉換、數據再生
本體設定範囲	輸入設定、收錄設定、警報設定、觸發設定
收錄數據	實時數據(GBD二進制、CSV) 主機記錄數據 SD卡數據
顯示內容	模擬波形、邏輯波形、脈沖波形、數字值
顯示模式	Y-T顯示、數字顯示、統計·履歷顯示、光標間X-Y顯示(僅限再生時)
文件轉換	光標間、全數據、回放功能
監視功能	警報監視定期向指定的郵箱送信。
報告功能	自動生成日報、月報文件

GL100-Network Config規格

項目	內容
支持OS	Windows 8.1/8/7/Vista (64/32bit)
連接方式	USB
功能	USB驅動安裝、GL100更新升級 對時功能、機器名稱設定、無線LAN設定、郵件收發設定

智能設備用軟件規格

項目	內容
支持OS	iOS(7.0～)、Android（4.3～）
連接方式	無線LAN
功能	數字顯示、波形顯示（僅限再生時）、收錄開始/停止控制、采樣間隔変更、郵件送信控制功能、定制功能
