概述：

麥克風指向性測試軟件配合AWA7011A型轉臺可測試麥克風的指向性。
AWA7011A型轉臺是一種用于電聲器件、建筑聲學測量的旋轉裝置。其內部采用單片機控制直流電機轉動，蝸輪蝸桿減速后帶動臺面轉動。具有轉動平穩、轉動力矩大、定位精度高、控制靈活等優點。

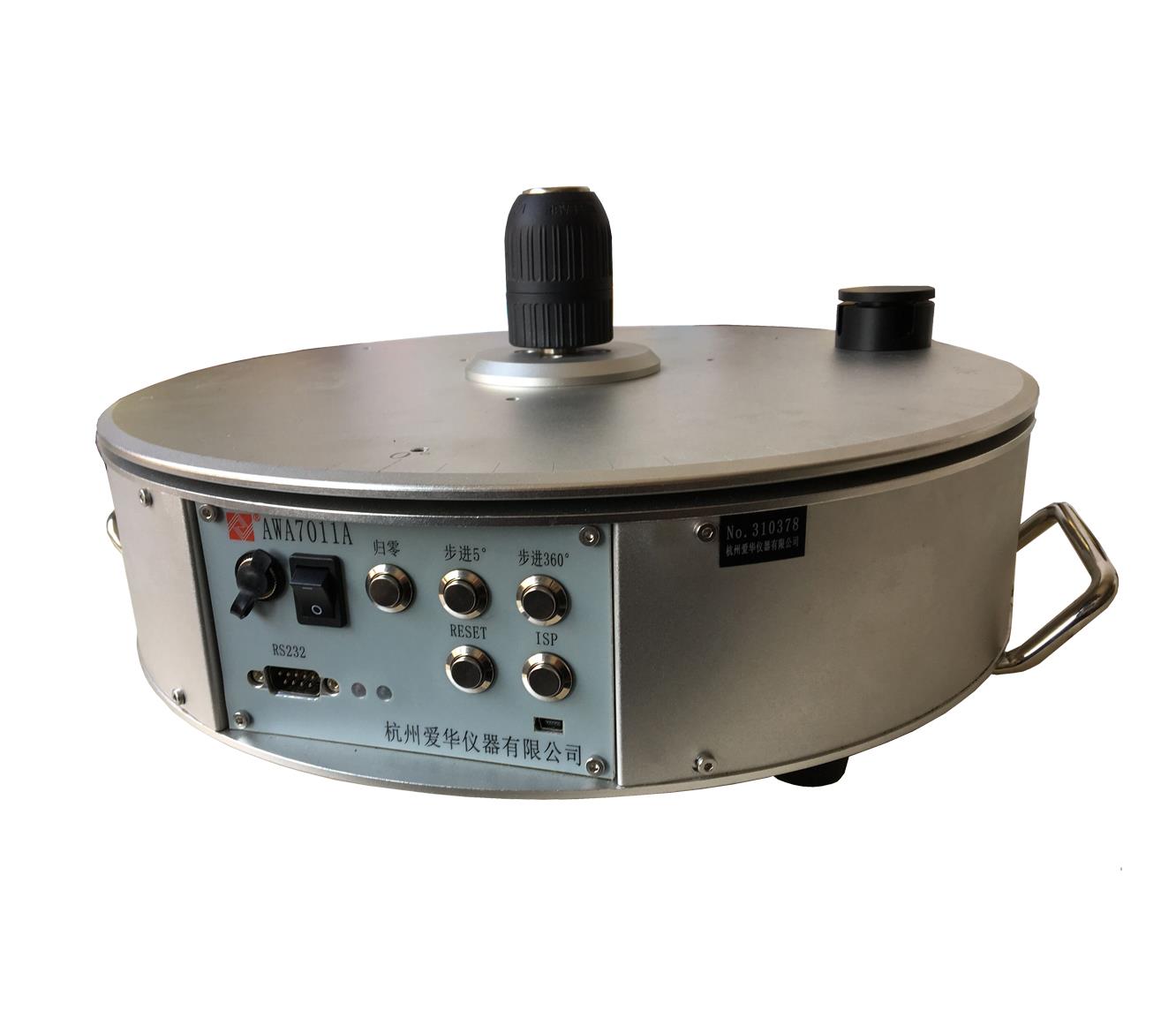

                                             AWA7011A型轉臺

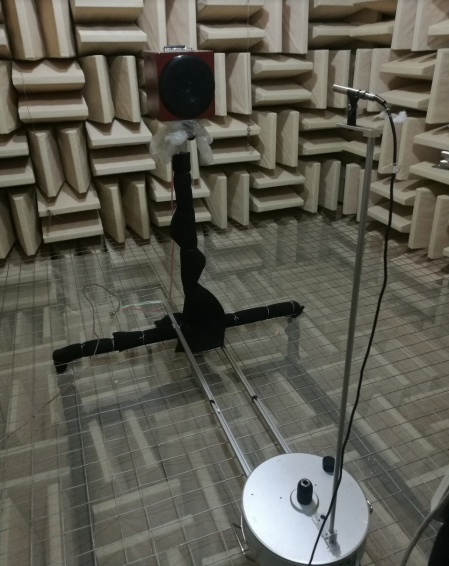

                            測試示意圖

性能指標：

主機參數：

1、測試傳聲器：自由場型測試傳聲器或聲壓場型測試傳聲器

2、測試聲源：AWA6150型仿真嘴或AWA6151型測試聲源

3、信號輸入：頻率范圍：20 Hz～20 kHz

   幅度范圍：-70 dBV～10 dBV(Z)

4、信號輸出：頻率范圍：20 Hz～20 kHz

             幅度范圍：10 mV～8 V(RMS)

         聲源輸出聲壓：94 dB±2 dB（可自定義）

5、麥克風測試條件：工作電壓：0.1 V～10 V，可按0.1 V步進調節

         工作電阻：680Ω、1kΩ、1.5kΩ、2kΩ、2.2kΩ、3kΩ、4.7kΩ、外接

6、本機噪聲：< -75 dBV（Z計權）

7、測量觸發方式：鍵盤或腳踏開關

8、工作電源：220 V/50 Hz 交流市電

9、工作條件：溫度：0 ℃～40 ℃

   相對濕度：20 %～90 %

   大 氣壓：86 kPa～106 kPa

轉臺參數：

1、負載：70 kg

2、轉角：5度到360度

3、轉速: 0.2-0.6 RPM

4、重量：<13 kg

5、供電：內部12V 1.3A鉛酸電池

6、外部充電器:輸入電壓AC 100～240 V，50～60 Hz；輸出電壓DC 13.8V，1A

  ,充電時間>3h

7、功耗：內部電池充滿后，可連續工作時間 > 2h

8、工件安裝方式：鉆夾頭，螺釘孔位，可以夾直徑1.5mm-13mm物體

9、定位精度：±1度

10、外形尺寸：φ350×110 mm / φ350×190 mm(含夾具）
