ACE6604型管道消聲器測量系統
產品名稱：ACE6604型管道消聲器測量系統
產品描述：主要用于測量消聲器的插入損失（消聲器裝置前后，管口輻射的噪聲聲功率的降低量）
產品介紹
相關標準
GB/T 25516管道消聲器和風道末端單元的實驗室測量方法 插入損失、氣流噪聲和全壓損失
GB/T4760-1995聲學 消聲器測量方法提供噪聲源與噪聲測量儀器
GB/T 6881.1聲學聲壓法測定噪聲源聲功率級混響室精密法
測量指標
1、傳聲損失
2、氣流噪聲（再生噪聲）的聲功率級
主要用于測量消聲器的插入損失（消聲器裝置前后，管口輻射的噪聲聲功率的降低量）
配置清單
|
序號 |
名稱 |
主要功能和特性 |
數量 |
|
|
1 |

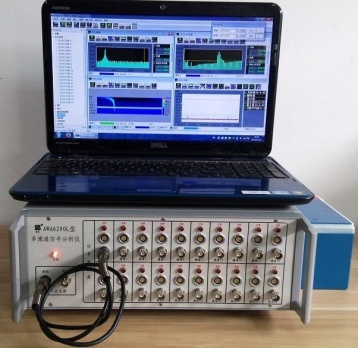

AWA6290L型多通道信號分析儀 |
輸入通道數：6通道 采樣頻率：192kHz 頻率范圍：10Hz～20kHz 本底噪聲：<20dB（A） 最大輸入電壓：7Vrms ICP供電：4mA，28V 程控放大：（dB）-20、-10、0、10、20、30 |
輸出通道數：2通道 頻率范圍：10Hz~20kHz 最大輸出電壓：2Vrms 諧波失真：<0.1%(1kHz,1V) |
1 |
|
2 |
AWA14423型電容傳聲器 |
尺寸：1/2’’ 頻率范圍：10Hz~20kHz；靈敏度：約為50mV/Pa 動態范圍：16～140dB；頻響特性：自由場 溫度系數(dB/℃)：0.01 |
6 |
|
|
3 |
AWA14604型前置放大器
|
類型：ICP型 頻率范圍：10Hz~100kHz；輸入阻抗：≥10 GΩ//0.35 pF 傳輸增益：-0.15dB；輸出阻抗：＜50 Ω |
6 |
|
|
4 |
AWA8740-20延伸電纜 |
BNC-BNC連接線，20m長。延伸AWA14604前置極 |
6 |
|
|
5 |
傳聲器固定架 |
固定測試傳聲器用 |
6 |
|
|
6 |
AWA6021A型校準器
|
1級聲級校準器 頻率1kHz（±1 %）；標稱聲壓級：94dB、114dB 總諧波失真：≤ 2.5 %；外形尺寸：70 ×70 ×35.2(mm) 標配AWA8531型1/2″聲校準配合器、AWA8532型1/4″聲校準配合器 |
1 |
|
|
7 |
功率放大器
|
驅動聲源。 最大輸出電壓：25V有效值 頻率響應：20Hz~20kHz±0.5dB,1W/8Ω; 輸出功率：100W×2 8Ω, 150W×2 4Ω。 |
1 |
|
|
8 |
管道消聲器測量聲源 |
管道消聲器插入損失測量使用 |
1 |
|
|
9 |
1/3OCT頻譜分析軟件 |
實時1/3OCT頻譜分析功能，符合IEC61260 class 1或GB3241 1級 |
6 |
|
|
10 |
插入損失測量軟件 |
GB/T 25516-2010 《聲學 管道消聲器和風道末端單元的實驗室測量方法 插入損失、氣流噪聲和全壓損失》 消聲器插入損失測量 |
1 |
|
