ACE6605型汽車喇叭測量系統
產品名稱：ACE6605型汽車喇叭測量系統
產品描述：機動車喇叭按其發音動力分電喇叭和（電控）氣喇叭，其中電喇叭廣泛應用于中小型車輛，而電控氣喇叭主要用于具有空氣制動裝置的重型載重車上. 機動車喇叭屬于強制性認證產品范疇......
產品介紹
機動車喇叭按其發音動力分電喇叭和（電控）氣喇叭，其中電喇叭廣泛應用于中小型車輛，而電控氣喇叭主要用于具有空氣制動裝置的重型載重車上. 機動車喇叭屬于強制性認證產品范疇。國標GB15742和歐盟標準ECE-R28均特別指出，對于氣動和電-氣動喇叭，其起動性能應保證從喇叭剛被推動的瞬間至聲壓級達到規定值的時間不得超過0.2s。
本方案根據GB 15742-2001《機動車用喇叭的性能要求及實驗方法》開發，主要測量三個指標：喇叭的最大聲壓級；喇叭從通電到聲壓級達到規定值的響應時間；喇叭的聲壓頻率成分。可根據測試結果，對測試喇叭做出合格判斷。
本系統已于2015年交付溫州市質量技術監督檢測院，承擔機動車喇叭的檢驗測量。
|
型號及名稱 |
主要功能 |
數量 |
|
AWA6290L+型多通道信號分析儀 |
輸入通道數：2通道 測量放大及數據采集 |
1 |
|
AWA14423型測試傳聲器 |
頻率范圍20~16000 Hz，靈敏度約40 mV/pa |
1 |
|
AWA14604型前置放大器 |
ICP型，阻抗變換，頻率范圍10~200 kHz,增益1 |
1 |
|
AWA8740-10延伸電纜 |
延伸測試傳聲器 |
1 |
|
測試傳聲器固定架 |
固定測試傳聲器用（三腳架） |
1 |
|
AWA6223F型聲級校準器 |
準確度1級，聲壓校準 |
1 |
|
1/1和1/3 OCT分析軟件包 |
1/1和1/3OCT頻譜分析，二通道同時測量 |
1 |
|
Fft測量軟件包 |
0到20kHz的信號進行FFT分析 |
1 |
|
采集分析軟件 |
實時查看波形，后分析 |
1 |
|
直流穩壓電源 |
驅動喇叭發聲 電流0~20A，精度≤±0.5%；電壓0~30V，精度≤±0.5%， |
1 |
|
腳踏控制系統 |
腳踏開關及電源控制盒組成 導通阻抗<0.05歐 +5V驅動 采樣電路與直流電源完全獨立，不影響直流電壓供電。 踩下腳踏開關后，電源控制盒接通直流穩壓電源與喇叭之間的通路，并保持；再次踩下腳踏開關，斷開電路。 |
1 |
|
喇叭測試軟件 |
滿足標準 GB 15742-2001機動車用喇叭的性能要求及實驗方法
|
1 |
|
計算機 |
Dell品牌臺式機 Win10 操作系統 office2007辦公軟件 |
1 |
|
價格總計： |
60000(含稅) |
|

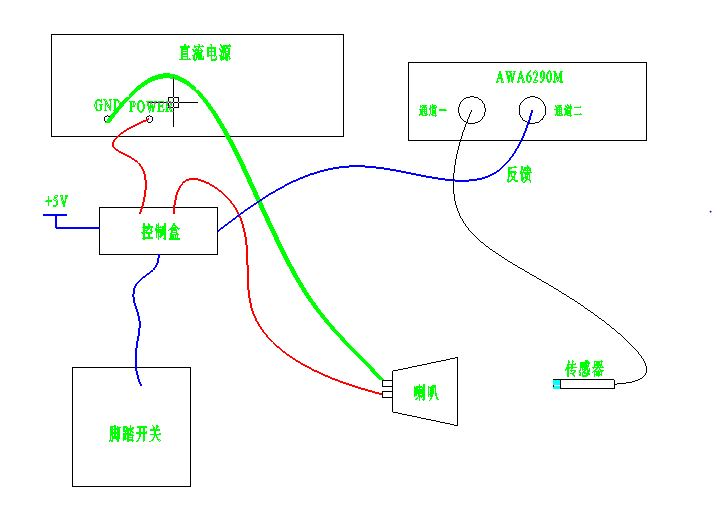

系統連接示意圖
