日本圖技GRPAHTEC GL840數據記錄儀

?日本圖技全新推出GL820記錄儀的升級產品GL840系列，日本圖技GL840存儲記錄儀分為兩個型號分別是GL840-M和GL840-WV。兩個型號的主要區別是輸入電壓和測試精度不一樣。詳情可咨詢深圳普利華科技。全新GL840記錄儀測試電壓范圍更大，全部可以直接連接GL100的傳感器，存儲采用外接SD卡存儲，zui大可支持32G。GL840存儲記錄儀全部支持無線通訊，可以直接和GL100進行無線通訊。GL840顯示屏幕增加到7英寸。

本圖日本圖技midi loggerGL840-WV 數據記錄儀/存儲記錄儀技midi loggerGL840-WV 數據記錄

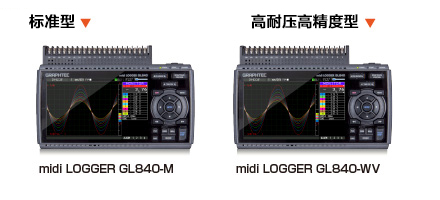

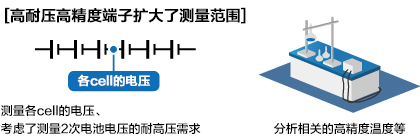

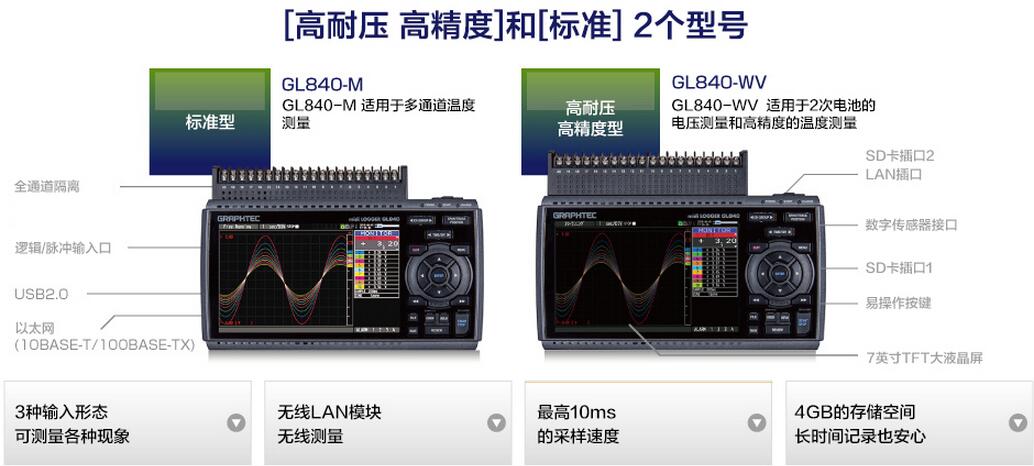

midi logger GL840存儲記錄儀分為[高耐壓·高精度]和[標準]的2個產品型號  zui適合多通道溫度測量的[標準型 GL840-M]外、增加了適合充電電池的電壓測量和高精度溫度測量的[高耐壓·高精度型 GL840-WV]。

midi logger GL840存儲記錄儀支持三種輸入方式  配備了[模擬信號輸入(全通道隔離多功能)][邏輯/脈沖輸入][數字式傳感器輸入口]的3種輸入口、可測量各種各樣的現象。

日本圖技midi loggerGL840-WV 數據記錄儀/存儲記錄儀具有3種輸入形態 可測量各種各樣的現象

輸入1 : zui大擴展至200ch 模擬信號輸入口(通道間絕緣多功能輸入)

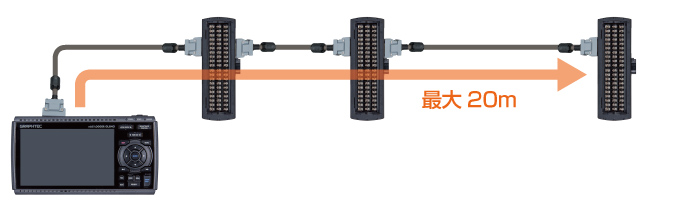

為輸入模擬信號、準備了標準輸入端子臺 (B-564)和高耐壓高精度端子臺 (B-565)、供不同測量用途選擇使用。兩端子臺采用了全通道隔離輸入方式、可測量各種各樣的現象。標準通道數為20ch、zui大可擴展至200ch、使用接續線纜·擴展基座·端子臺可延長本體-端子間距至20m。

項目		標準型 端子臺:B-564	高耐壓·高精度型 端子臺:B-565
電壓	量程	20mV~100V、1-5V F.S.	20mV~100V、1-5 V/F.S.
	zui大輸入電壓 (輸入端子/GND間)	60V	300Vp-p
	測量精度	±0.1% of F.S.	±(0.05% of F.S. +10μV)
溫度	熱電偶	R,S,B,K,E,T,J,N,W (WRe5-26)
	熱電阻	Pt100,JPt100,Pt1000
	測定精度	例）K型熱電偶時　（TS:溫度） -200<=ＴＳ<=-100　±（0.05% of rdg +2.0℃） -100＜ＴＳ<=1370 ±（0.05% of rdg +1.0℃） 基準接點補償確度　±0.5℃ K型熱電偶測量 -100℃ 時 測量精度　±2.55℃ 測量100℃時 測量精度　±1.55℃	例）K型熱電偶時　（TS:溫度） -200<=ＴＳ<=-100　 ±1.5℃ -100＜ＴＳ<=1370　±0.8℃ 基準接點補償確度　 ±0.3℃ K型熱電偶測量 -100℃時 測量精度　±1.8℃ 測量100℃時 測量精度　±1.1℃
濕度		0~ (需要選件B-530)

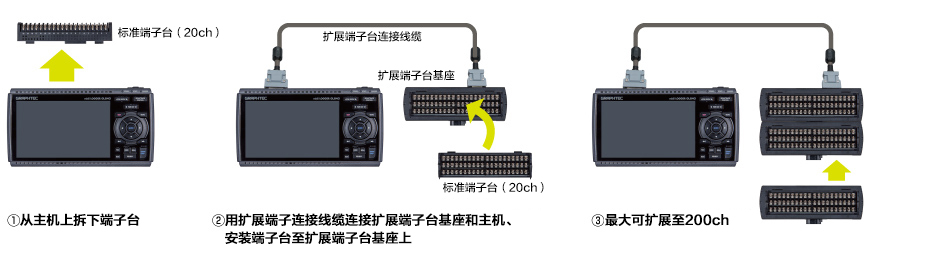

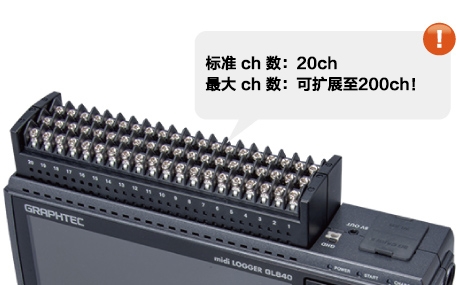

midi logger GL840存儲記錄儀的模擬信號輸入口的接口數的擴展

端子臺的通道數可以從標準的20ch擴展至200ch(一次加20ch)。
■GL840-M的擴展范例

通道擴展例	20ch	40ch	100ch	200ch
GL840本體	1	1	1	1
擴展端子臺連接用線纜	-	1	1	1
擴展端子臺基座	-	2	5	10
20ch擴展端子臺 (標準型/高耐壓高精度型)	-	1	4	9

GL840用擴展端子臺連接線纜（50cm、2m 2種）可以把本體-端子臺、端子－端子間分開
※noise影響時、請減速采樣速度。

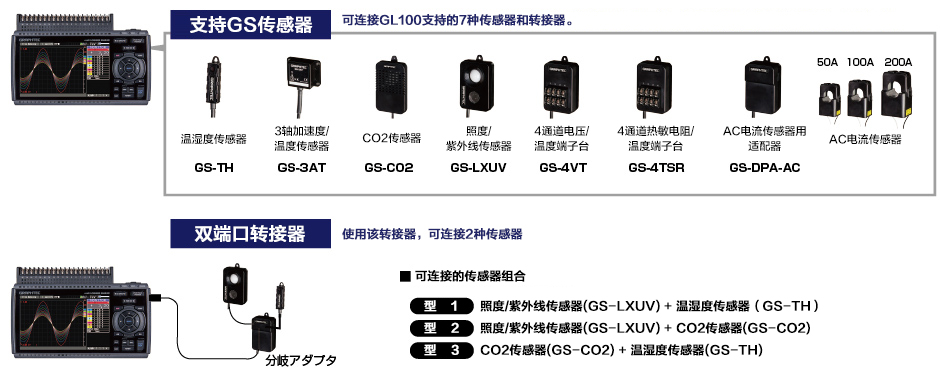

輸入2：midi logger GL840存儲記錄儀的數字式傳感器連接口

GL100的7種傳感器和轉接器都可以連接。延伸了測量的范圍。

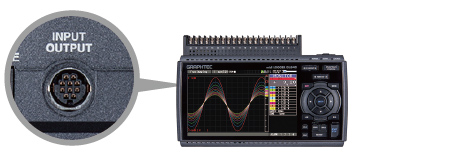

輸入3：midi logger GL840存儲記錄儀的邏輯/脈沖 輸入口

邏輯或者脈沖信號 4通道可供輸入。測量脈沖信號時、累計·瞬時·轉速的測量可每個通道進行選擇。

midi logger GL840存儲記錄儀zui高10ms的采樣速度

減少通道數可以zui高10ms的速度記錄數據。

采樣速度		10ms	20ms	50ms	100ms	200ms	500ms	1s	2s
可使用ch數		1	2	5	10	20	50	100	200
測定對象	電壓	●	●	●	●	●	●	●	●
	溫度	-	-	-	●	●	●	●	●

4GB存儲空間 可安心進行長時間的數據記錄

midi logger GL840存儲記錄儀標配4GB閃存。記錄數據可保存為GBD（graphtec binary data）格式、CSV格式。
記錄時間例 (模擬信號20ch、2GB記錄時)

采樣速度	10ms	50ms	100ms	200ms	500ms	1s	10s
GBD格式	31日	77	95日	108日	207日	365日以上	365日以上
CSV格式	3日	11日	16日	21日	54日	109日	365日以上

※ 記錄時間為估算值。采樣速度受使用ch數限制。10ms：1ch、50ms：5ch、100ms：10ch

重復記錄功能 超過設定的記錄數時、自動刪除舊數據僅保存zui新的數據。可設定數：1000點~2,000,000點。	接力記錄功能 GL840記錄數據一次zui大為2GB。使用本功能可以2GB為單位、不丟失數據情況下連續記錄。
數據記錄中交換SD卡的功能 數據記錄過程中 可以交換SD卡的功能。

midi logger GL840存儲記錄儀便利的功能

警報輸出功能 異常信號發生時、可以輸出報警信號。每個通道可以進行條件設定各。標配了4個輸出口。	USB驅動模式 用USB線連接GL840和PC、以USB驅動模式啟動的話、GL840被PC識別為一個驅動、GL840內的數據文件可以拖移至PC內。
導航功能 對初次使用者介紹記錄設定和觸發設定、簡單的無線LAN連接。	7英寸TFT液晶畫面顯示 液晶屏變大、改善了可視性與操作性。
適用3種電源 GL840的電源支持AC電源、DC驅動、電池驅動。	豐富的連網功能 利用網絡可以有各種連接方法來傳遞數據。 WEB瀏覽器功能 / FTP服務器功能。 FTP用戶端功能 / NTP用戶端功能。

midi logger GL840溫度記錄儀無線LAN模塊 活用GL840！!

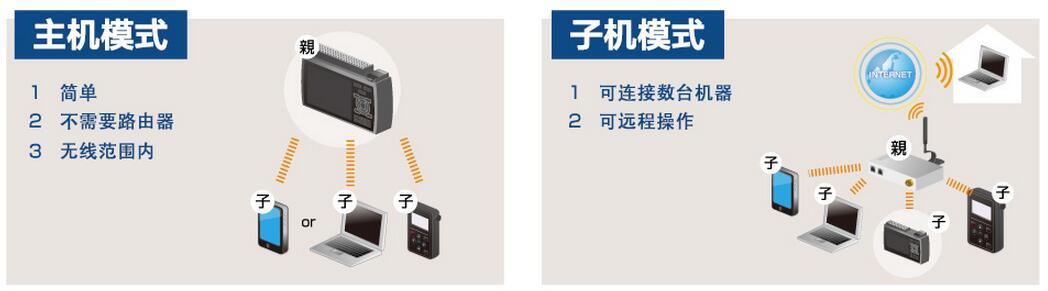

midi LOGGER GL840安裝選件GL無線LAN模塊(B-568) 后、可通過無線進行測量。 安裝無線LAN模塊、根據用途選用「母機模式」或者「子機模式」進行無線測量。

無線LAN的使用案例

midi LOGGER GL840安裝選件GL無線LAN模塊后、可通過無線進行測量安裝無線LAN模塊、根據用途選用「母機模式」或者「子機模式」進行無線測量。

無線LAN圈內的利用

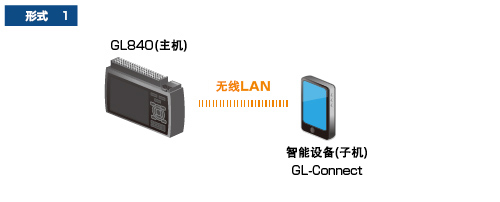

■形式1

	數據 確認	開始/停止	設定	保存	收郵件
智能設備	Ο	Ο	Ο	-	-

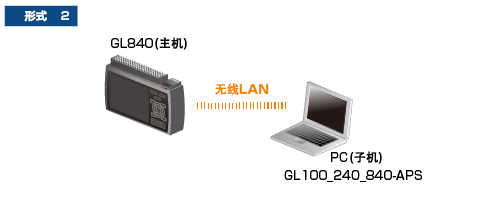

■形式2

	數據 確認	開始/停止	設定	保存	收郵件
PC	Ο	Ο	Ο	Ο	-

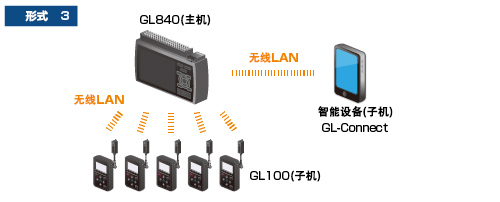

■形式3

	數據 確認	開始/停止	設定	保存	收郵件
智能設備	Ο	Ο	Ο	-	-

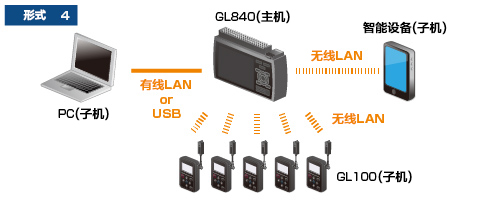

■形式4

	數據 確認	開始/停止	設定	保存	收郵件
智能設備	Ο	Ο	Ο	-	-
PC	Ο	Ο	Ο	Ο	-

無線LAN圈內的利用（連接到服務器）

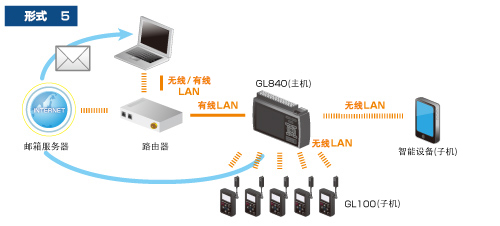

■形式5

	數據 確認	開始/停止	設定	保存	收郵件
智能設備	Ο	Ο	Ο	-	-
PC	Ο	Ο	Ο	Ο	Ο

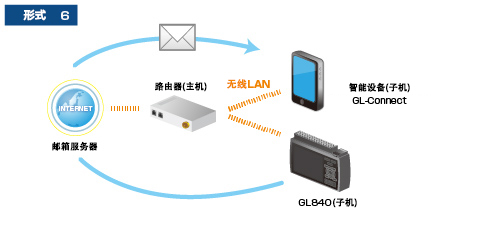

■形式6

	數據 確認	開始/停止	設定	保存	收郵件
智能設備	Ο	Ο	Ο	-	Ο

■形式7

	數據 確認	開始/停止	設定	保存	收郵件
PC	Ο	Ο	Ο	Ο	Ο

連接網絡（遠程監控）

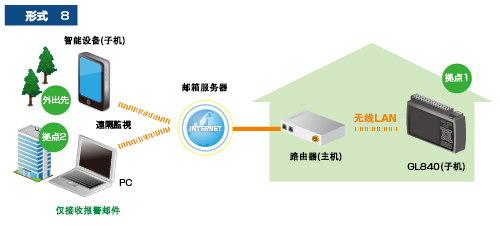

■形式8

	數據 確認	開始/停止	設定	保存	收郵件
智能設備	-	-	-	-	Ο
PC	-	-	-	-	Ο

■形式9

	數據 確認	開始/停止	設定	保存	收郵件
智能設備	Ο	Ο	Ο	-	Ο
PC	Ο	Ο	Ο	Ο	Ο

分享到：0

儀/存儲記錄儀介紹：

日本圖技GL840-WV存儲記錄儀系列是GL820的升級版。GL840-WV耐高電壓型，適用于積層電池包的電壓測定和高精度的溫度測定。標準通道為20ch，可增加20ch的擴展模塊，zui多可擴展至200ch;GL840可進行電壓/溫度/濕度/脈沖/邏輯，加速度，一氧化碳多元輸入方式,擁有7英寸的液晶寬屏清晰顯示波形，具有警報輸出的功能，USB驅動模式，導航功能;zui高支持10ms間隔采樣，支持大容量SD存儲卡進行可信高的長時間的測量，GL840-M和GL840-WV循環收錄功能，接力收錄功能，收錄進行中可換SD儲存卡。
